65. TwinCAT 3 PLC HMI客户端的远端部署方法

问题描述：

现场有一台倍福的控制器和工控机，如何实现在工控机上访问TwinCAT工程中的PLC HMI界面？

回答：

可以通过Web Visualization和TargetVisualization分别实现，其中Web的实现方式可参考“TwinCAT 3 PLC HMI WEB”，以下主要说明TargetVisualization如何在第三台计算机上部署。

PLC HMI TargetVisualization客户端也可以在第三台计算机上进行远程访问，这台计算机不是编程开发计算机也不是XAR运行的计算机。

要实现这个功能，必须满足以下要求：

•      安装有TwinCAT 3 Build 4018.0或更高版本的ADS组件

•      与控制器建立ADS通信（TwinCAT图标 > Router > Edit Routes > Add...）

•      完成PLCHMI功能在控制器中的部署

•      授权仅需运行XAR的计算机包括有TF1800 PLC HMI的授权即可


操作步骤：

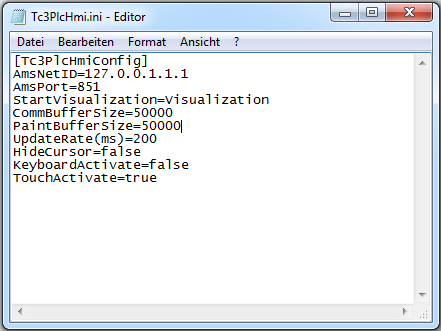

  1. 获取控制器中的PLC HMI.ini配置文件
    • 小于4022.0版本：C:\TwinCAT\3.1\Components\Plc\Tc3PlcHmi
    • 4022-4024版本：C:\TwinCAT\3.1\Boot\Plc
    • 4026及以上版本：C: \ProgramData\Beckhoff\TwinCAT\3.1\Boot\Plc\Tc3PlcHmi
  2. 将文件复制到第三台计算机中对应的.ini配置文件存储位置
  3. 修改文件中AMSNETID信息为目标控制器的AMSNETID
  4. 启动C:\TwinCAT\3.1\Components\Plc\Tc3PlcHmi\Tc3PlcHmi.exe

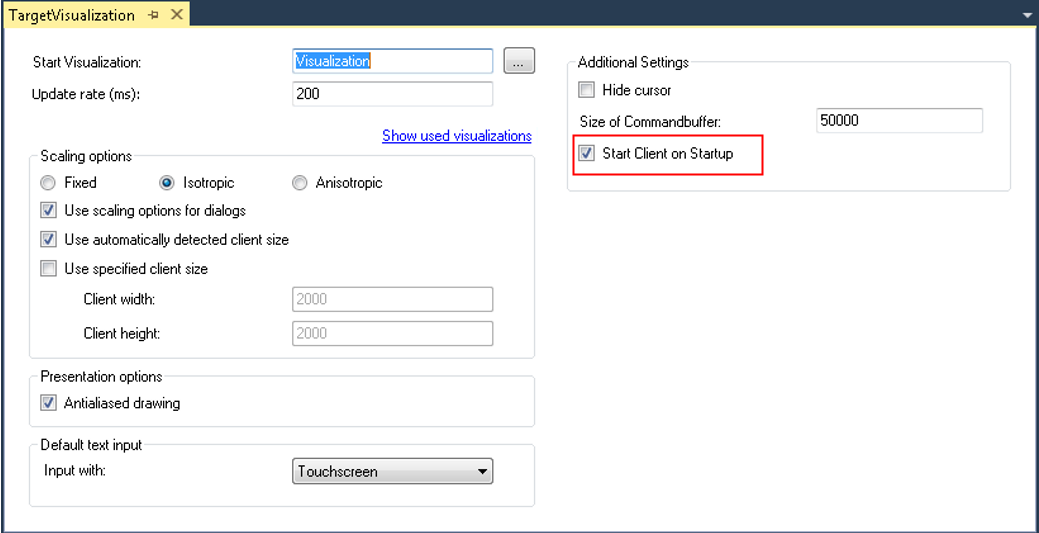

注：可将TargetVisualization 配置中的“Start Client On Startup”取消勾选，以此取消PLCHMI在控制器中自行启动，以节省HMI画面刷新对控制器CPU的消耗


参考资料：https://infosys.beckhoff.com/content/1033/tf1800_tc3_plc_hmi/136113291.html?id=5113821251460126625


2025.3.31 云龙 供稿
