8. TF6271授权及功能使用若干注意事项

TF6271是TwinCAT 3 PROFINET RT Controller（主站），TF6271授权包含TF6270（TwinCAT 3 PROFINET RT Device从站）授权。TF6271可以让用户通过控制器自身的网卡实现Profinet主站功能。

注意事项：

一、网卡

所使用网卡必须支持安装EtherCAT网卡驱动，否则不能使用。

支持EtherCAT驱动的网卡列表：https://infosys.beckhoff.com/content/1033/tc3_overview/9309844363.html?id=1489698440745036069

二、授权

TF6271在授权时，一定不能在已有项目且已经将Profinet主站添加到项目中，否则TF6271主站授权会出现两个（如下图）。建议授权时，新建空项目进行授权。


TF6271授权的数量，是根据所用Profinet主站的数量决定的，一个网口对应一个主站。假如使用TF6271时，只采购了一个主站授权，但是出现了上图TF6271(*2)的情况，此时就必须再次激活一个临时授权，因为系统已经默认需要两个主站授权，这样会导致永久授权出现数量不够的问题。

如果当前只使用了一个主站，而授权出现*2的情况，可以将此项目废弃，重新建立项目即可恢复为1个主站授权。

三、GSD文件放置位置

需放在编程电脑的C:\TwinCAT\3.1\Config\Io\Profinet路径下（TwinCAT 3.1.4026版本，在C:\Program Files (x86)\Beckhoff\TwinCAT\3.1\Config\Io\Profinet路径下）

四、IP设定

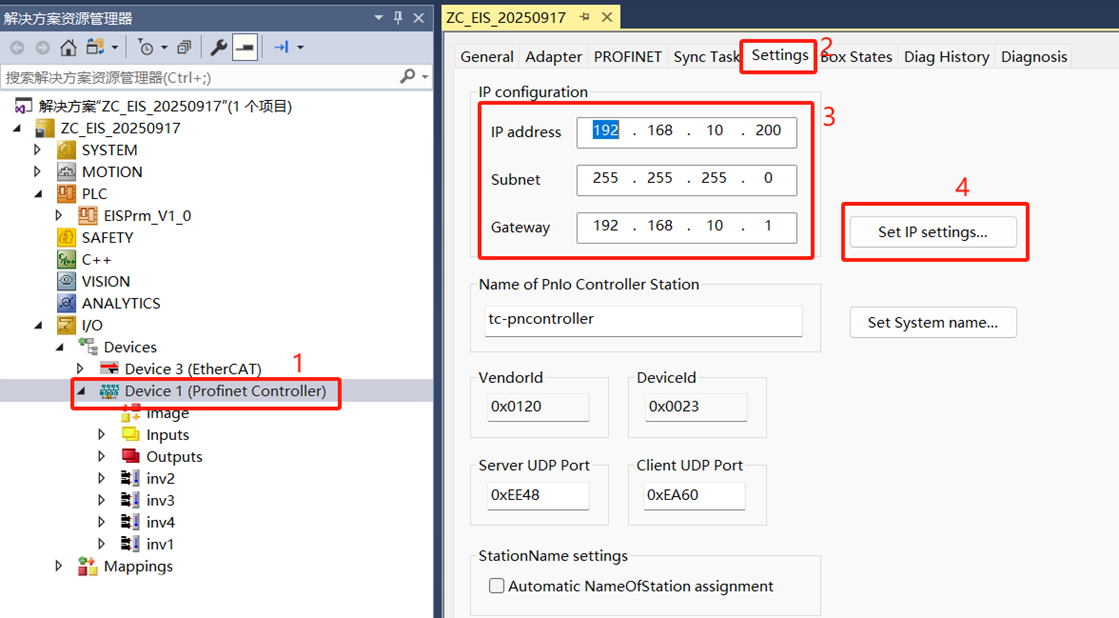

1.上图Setting的IP设定，不能和当前选定网卡的IP一致；

2.选定网卡的IP、Setting处的IP，网段必须和从站一致。如果此Setting网卡IP和从站网卡不在一个网段，待扫描到从站后，添加从站设备后，系统会强行将从站的网段改为Setting的网段，这样会导致从站IP被更改。建议将网卡IP、Setting IP、从站IP设定为同一个网段，再进行扫描设备，进行从站添加。

这里的Setting里面的IP，笔者认为是倍福实现Profinet主站功能，虚拟出来的虚拟IP。而Profinet主站和从站的通信，都会经过虚拟IP进行数据中转。（笔者个人分析，如有错误还请指正）

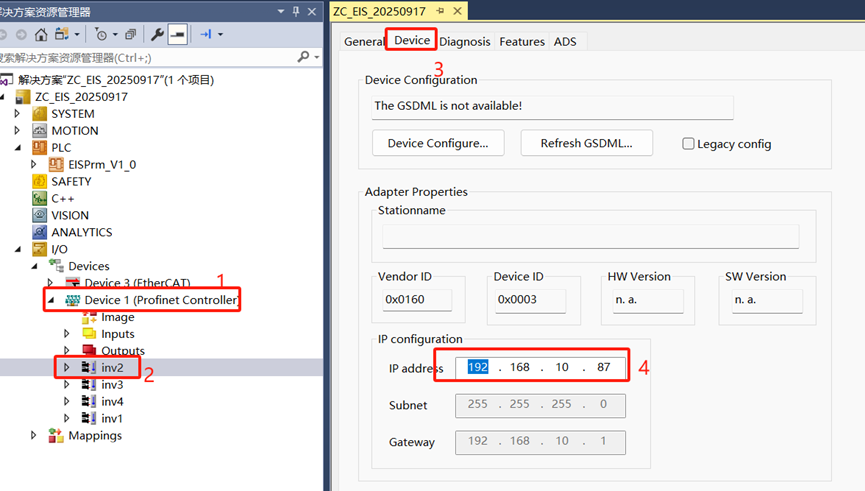

上图为扫描从站，添加从站后的IP地址。假如Setting里面的IP为192.168.1.200。那么在添加从站后，从站IP会被强行添加为192.168.1.87。为了不随意更改从站IP，强烈建议在添加从站之前，保证网卡IP、Setting IP、从站IP设定为同一个网段。

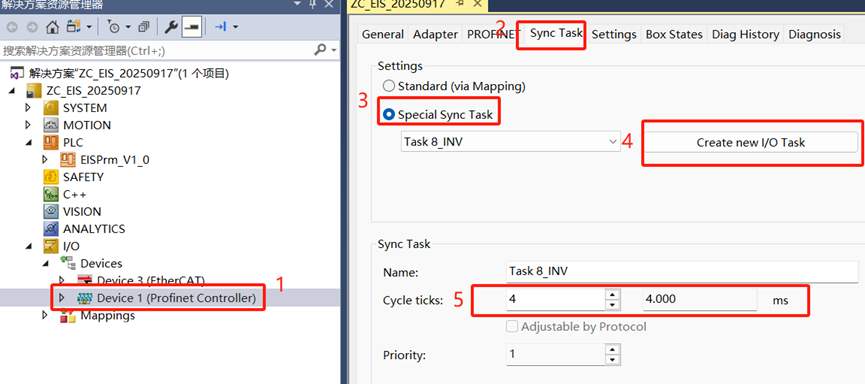

五、Profinet通讯任务添加

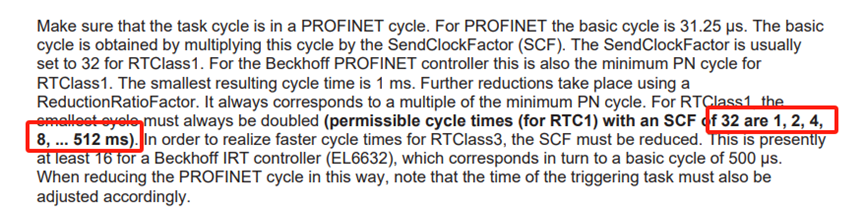

在添加通讯任务后，需要注意更改通迅时间。下图为官方建议的任务周期设定。针对不同类型的从站，建议设定为一致的周期，周期为2的次方数。如果项目有特殊需求，也可以尝试不一致的周期，只要确保通讯成功即可。



2025.9.18 刘斌 供稿
