9. TF6271通过112报文控制西门子S200伺服



112报文和111报文相比，支持浮点数（位置速度），可以设置零点且掉电后不丢失。

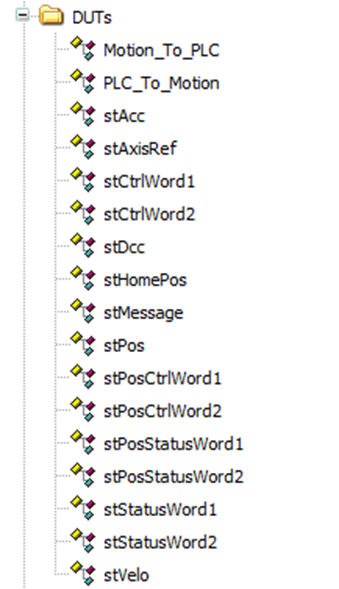

基于此，写了一个库：库文件下载。包含如下功能块和结构体：

使用方法如下：

1.安装及添加库文件之后，声明轴变量；

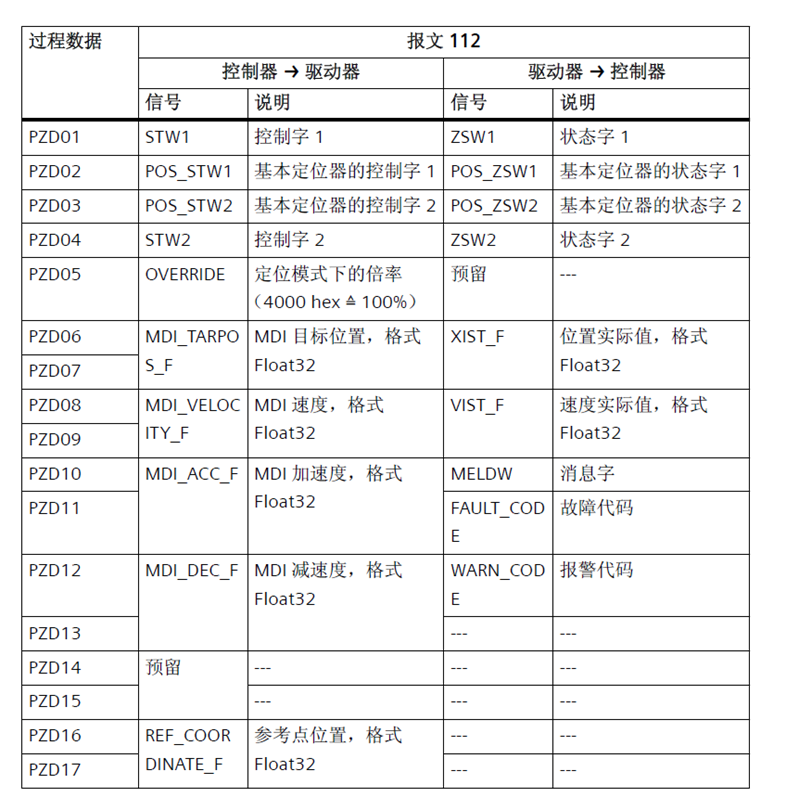

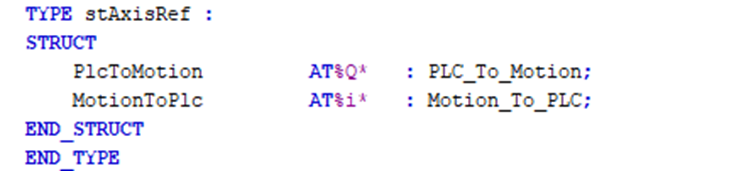

stAxisRef结构体包含了112报文的所有信息：

2.将轴变量和I/O中的112报文做关联，程序中只要对axis赋值即可；

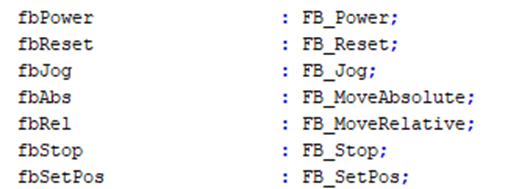

3.声明功能块

4.编写程序

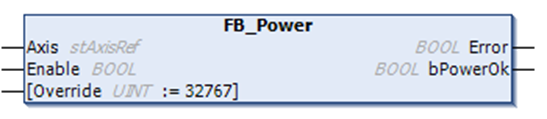

  • FB_Power

Enable置TURE，Override根据需要设置，默认是100%。待驱动器上使能后，bPowerOK为TRUE。

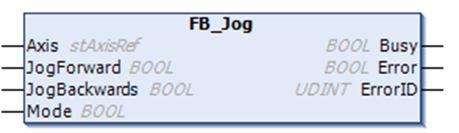

  • FB_Jog

JogForward和JogBackwards根据需要置TRUE和FALSE即可。Mode默认，点动速度在西门子软件中设置。

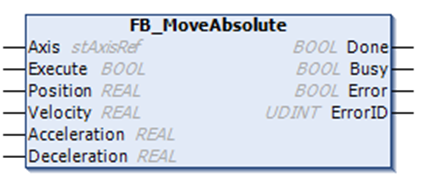

  • FB_MoveAbsolute

用法和MC_MoveAbsolute相同，此处不再赘述。

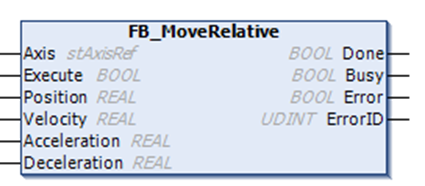

  • FB_MoveRelative

用法和MC_ MoveRelative相同，此处不再赘述。

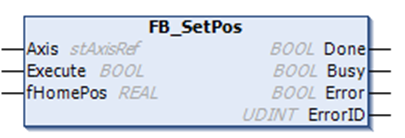

  • FB_SetPos

fHomePos给定需要设置的目标位置，比如0，给定位置后，触发Execute即可将当前位置设置为目标位置。一般用于点动到零点后，设置零点。

  • 剩下的FB_Reset和FB_Stop，可参见MC_Reset和MC_Stop的用法。



2025.11.21 刘胜凯 供稿
