3. TwinCAT EventLogger快速开始日志记录并支持中文事件



问题描述：

TwinCAT EventLogger功能是TwinCAT 3平台非常好用且功能强大的日志记录工具。该工具提供的报警类别丰富、拓展功能众多，导致想要快速使用时变得较为麻烦。

如何在简单调试和快速开发的应用场景中，能够快速部署并支持中文内容的日志记录功能呢？



方案介绍：

通过在事件配置中灵活使用“参数”功能来实现用户自定义中文文本报警/通知消息，用户仅需修改wsMsg消息和调用M_SendMsg即可，并且同一周期内可以反复调用无需声明多个实例（★单周期最大1024个事件）。

fbTon(IN:=NOT fbTon.Q, PT:=T#1S);

IF fbTon.Q THEN

 fbEventInfoRecord.wsMsg := "同周期内多次调用";  // 准备发送的内容

 fbEventInfoRecord.M_SendMsg();     // 调用即发送,程序中可多次调用

END_IF



操作步骤：

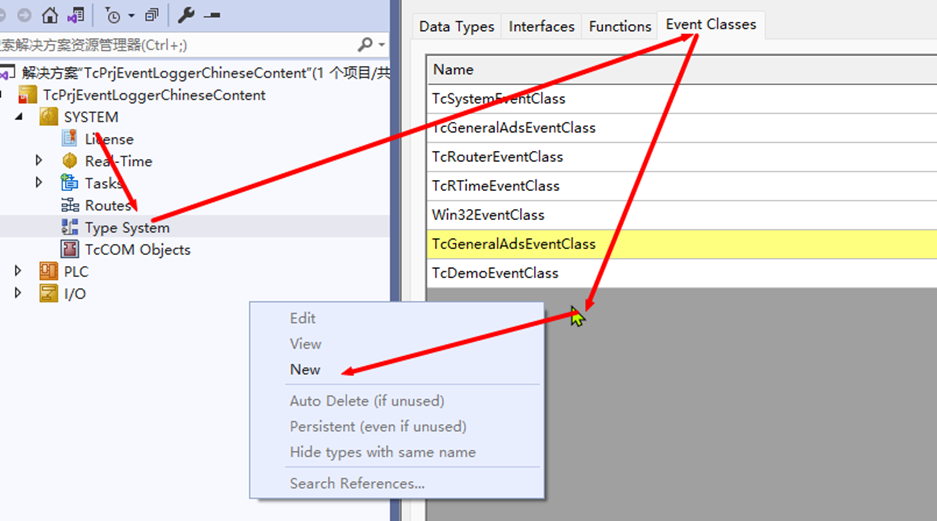

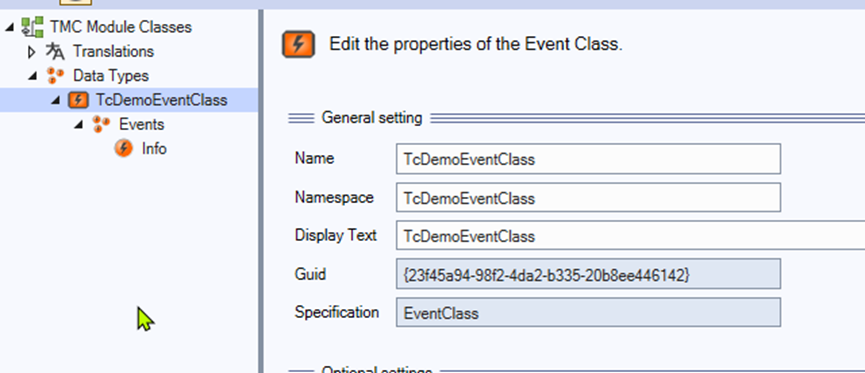

1.自定义用户事件

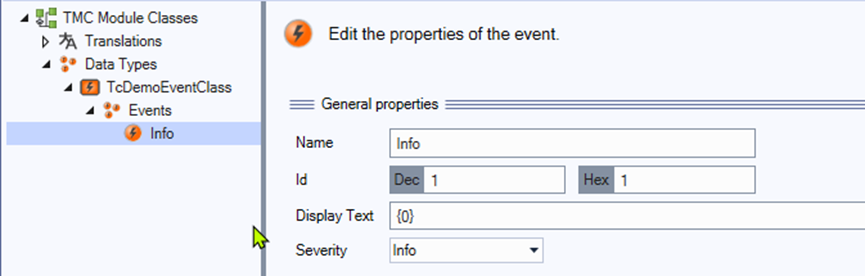

2.填入事件描述

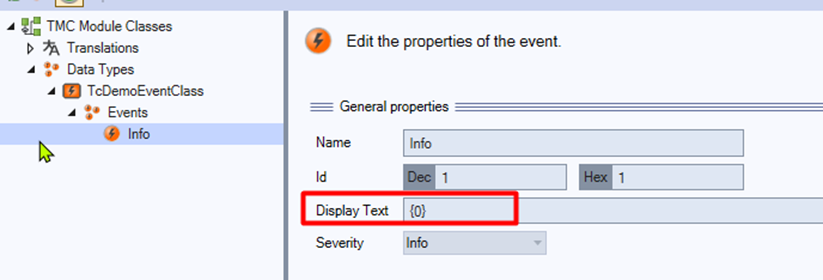

主要参数为：DisplayText。此处通过“参数”功能将变量数据传入事件服务中，无需任何预定义：

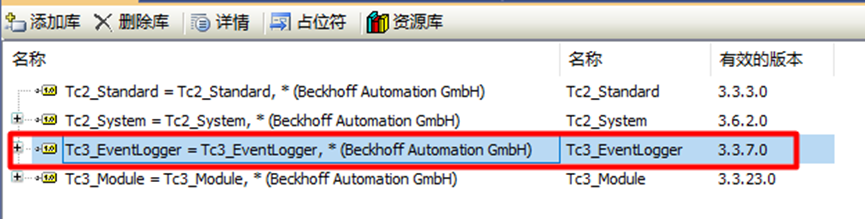

3. 添加Tc3_EventLogger功能库

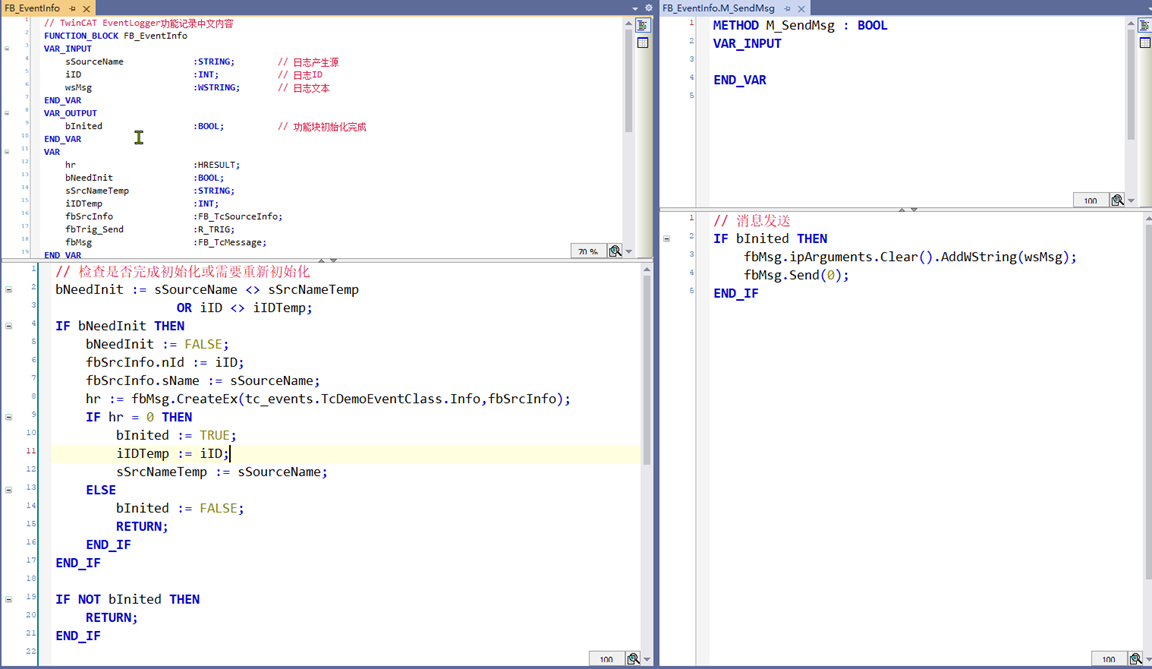

4.导入事件记录功能块

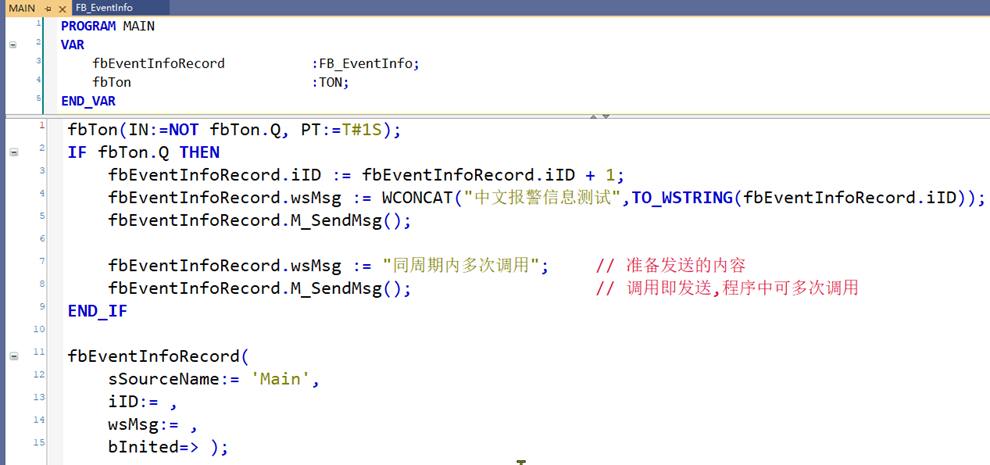

5.主程序调用功能块

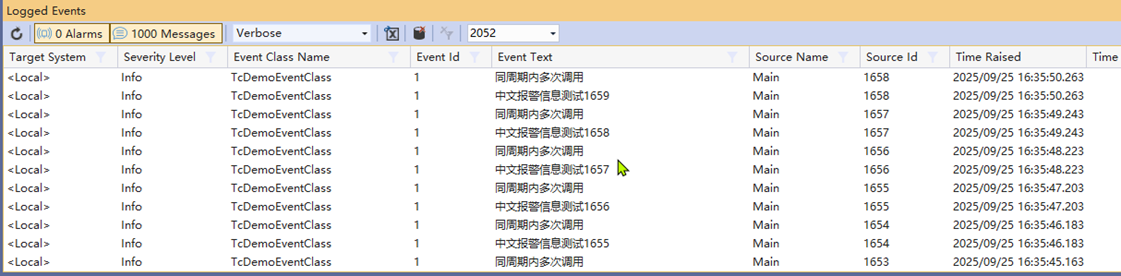

6.查看效果：视图→其他窗口→TwinCAT Logged Events



注：本方法仍有一定局限性，如上文的第6步，多个事件的Event Id是相同的。使用前请根据项目需求考虑是否予以采用。

附案例程序：下载链接



2025.11.26 云龙 供稿
