6. 带有安全逻辑功能的安全模块重新作为安全I/O使用的方法



场景描述：

将下载过安全程序的安全模块，重新作为安全I/O使用会出现问题，主要为EL1918

通常表现为：

  • 安全工程无法切换到运行状态

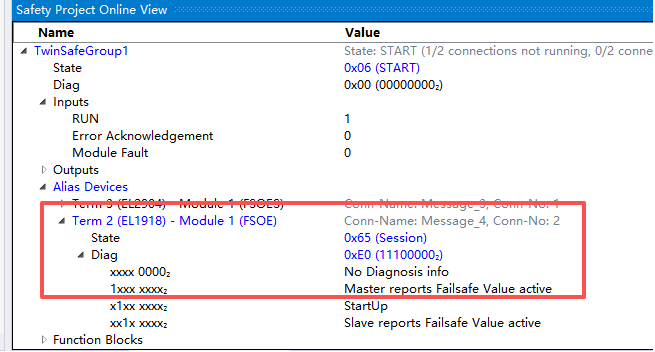

  • Safety project onlineview页面，Alias Devices模块的Diag信息为0xE0
  • State在Reset与Session之间跳转



操作方法：

1.确认作为安全IO的这个模块是否下载过安全程序，如果有安全程序，则需要删除（可以通过以下方式判断）

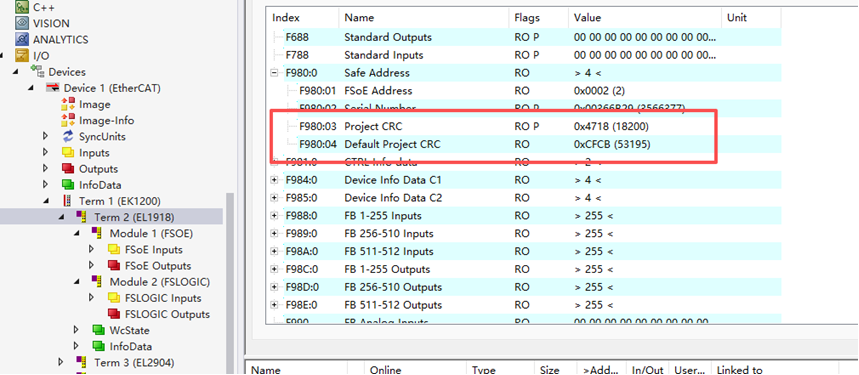

可以通过查看F980:03/04这两项，如果F980:04表示EL1918模块在出厂状态下（未下载过安全程序）的默认CRC，如果F980:03与该值不一致，则说明这块EL1918有下载过安全程序

在该配置中EL1918仅作为安全IO使用，所以导致了报错。

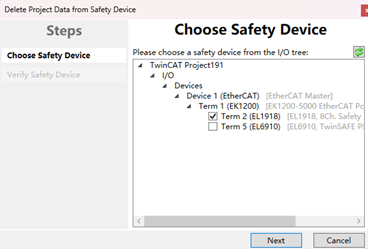

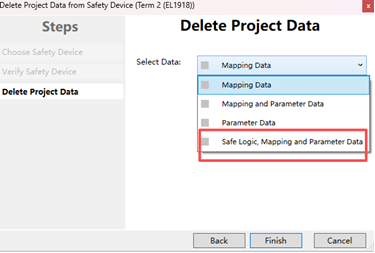

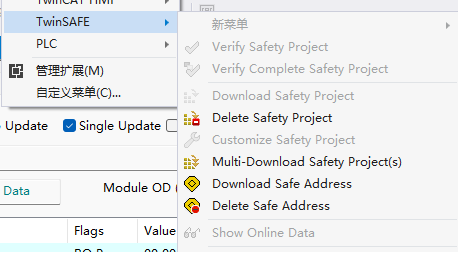

2.删除EL1918中的安全程序（需选择Safe Logic, Mapping and parameter Data选项）

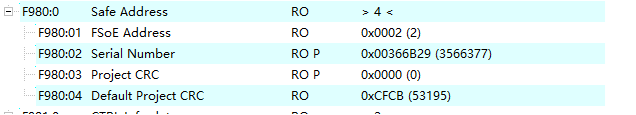

3.删除安全程序后，可以看到Project CRC为0：

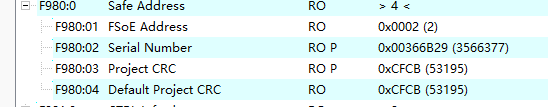

4.对模块重新断上电后可以看到F980:03/04一致，此时安全程序可以正常运行。



2025.12.11 陈利雄 供稿
