36. EL3632模块简单使用

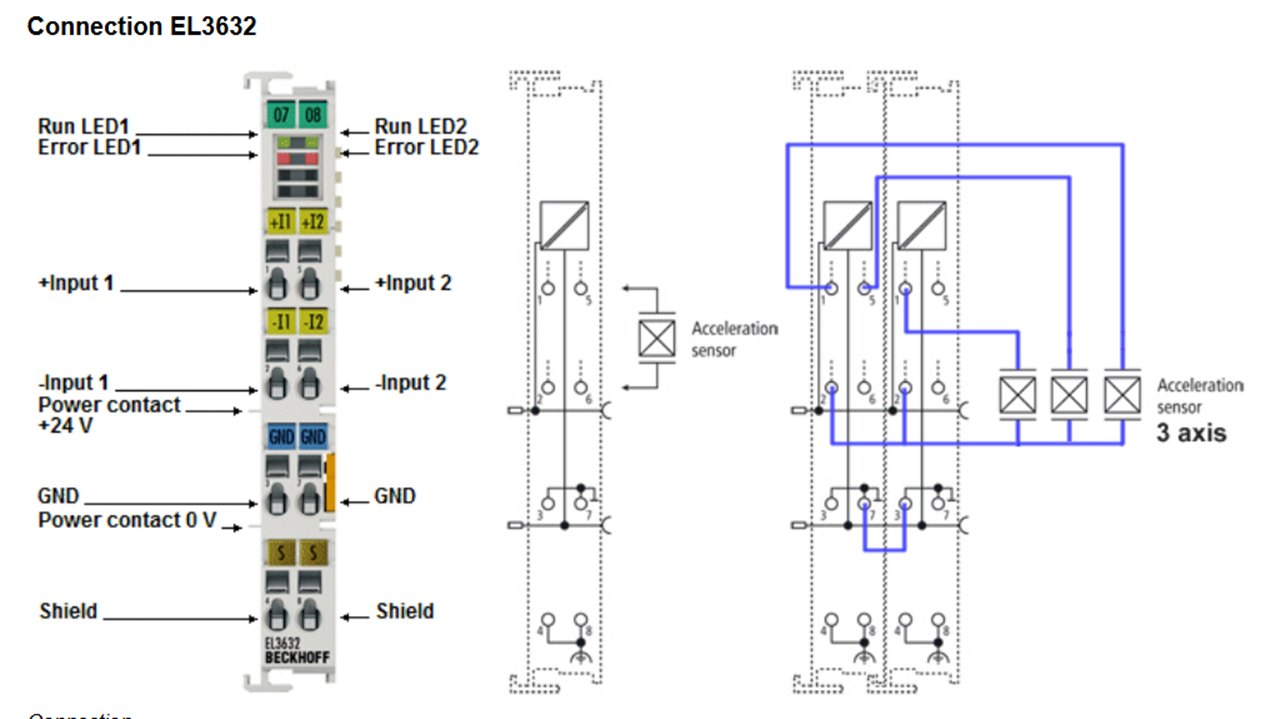

模块接线：

1.模块的2和6引脚，3和7内部已经短接了；

2.如果需要连接大于两通道，比如三通道加速传感器，则可以把两个模块的GND和Input-外部短接，这样就可以三通道共用一根负极线，未使用的通道输入不要进行短路连接；

3.传感器到模块需要使用屏蔽线缆，并在模块的Shield引脚进行接地；

4.若 IEPE 传感器安装在高压电机或变频器控制的电机上，建议采用电气绝缘安装方式或使用绝缘型传感器，否则可能干扰测量。

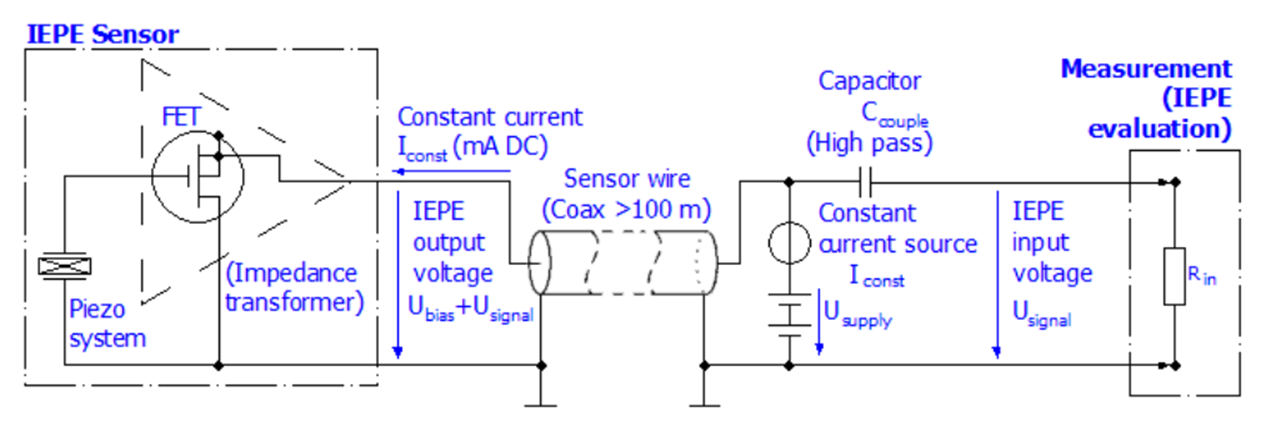

测量原理：

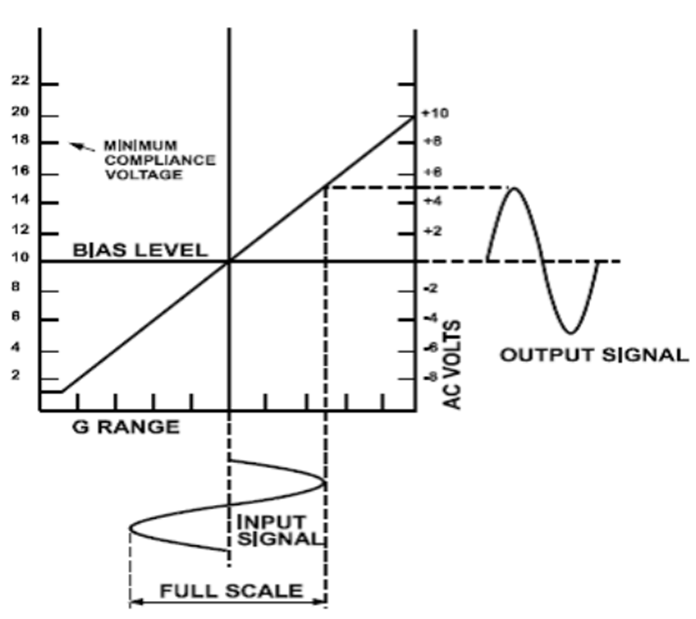

模块输出恒流源产生直流偏置电压一般范围是7~14V或8~15V，IEPE传感器感受到振动信号后，通过压电效应产生交流电压信号，耦合到偏置电压上，信号经过传感器放大电路处理后，再用模块进行测量，推算得到振动信号的加速度



恒流源选择：

1.恒流源可以选择2/4/8mA，不可关闭，需要匹配传感器支持的的电流情况；

2.如果采用8mA进行传感器供电，模块必须垂直安装，保证散热；

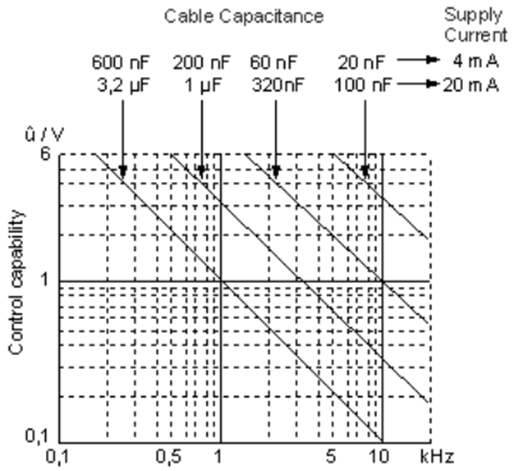

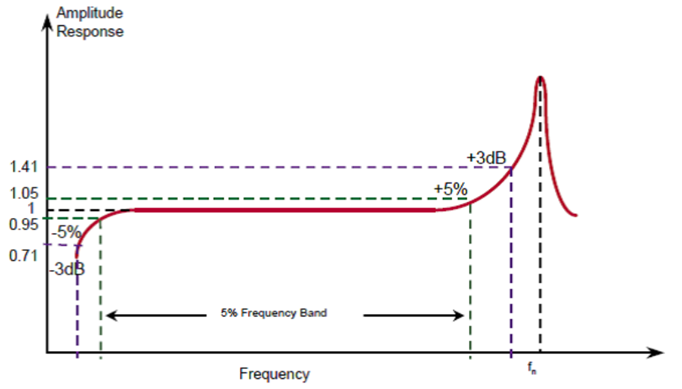

3.需要根据线缆长度以及信号频率选择恒流源大小，如果线缆长度增加，线缆电容相应增加，会造成IEPE传感器集成的放大电路控制能力降低，信号频率增加也会导致控制能力降低，此时可以通过增加恒流源电流大小进行补偿；

4.恒流源电流不是越大越好，因为过高的电流会导致IEPE传感器温升，进而影响测量精度；

5.恒流源适当增大虽然可以通过增加测量的电压来提高信号抗干扰能力，但也会导致测量较大加速度时更快达到饱和失真；



2025.12.10 解宏博 供稿
