5. CX7000系列控制器的多功能IO使用

5.1. CX7000多功能IO模式介绍

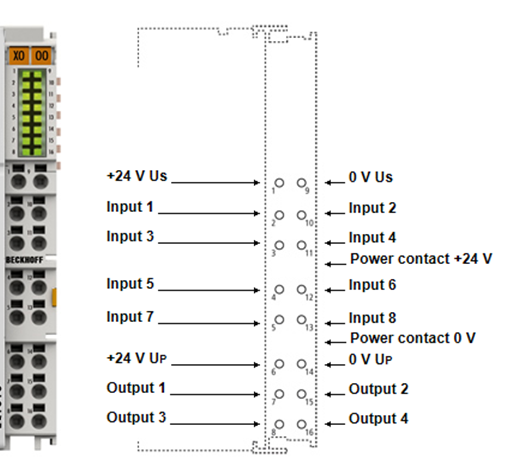

CX70xx 直接集成了多功能 I/O 通道：

8 个数字量输入，24 V DC，滤波 3 ms；

4 个数字量输出，24 V DC， 0.5 A，单线制。

用户可以使用 TwinCAT 3 将这些集成的多功能 I/O 配置成其它操作模式，从而能够使用高速计算或处理模拟量值选项：

1、增量编码器模式：2 x 250 kHz（4倍频） 编码器信号数字量输入，2 x 数字量编码器输出；

2、计数器模式：1 x 100 kHz 数字量计数器输入，1 x 数字量输入用作加/减计数器，2 x 数字量计数器输出；

3、PWM信号模式：2 x 数字量输出被配置为 PWM 信号；

4、模拟量信号模式：2 x 数字量输入被配置为 0…10 V 模拟量输入，12 位。

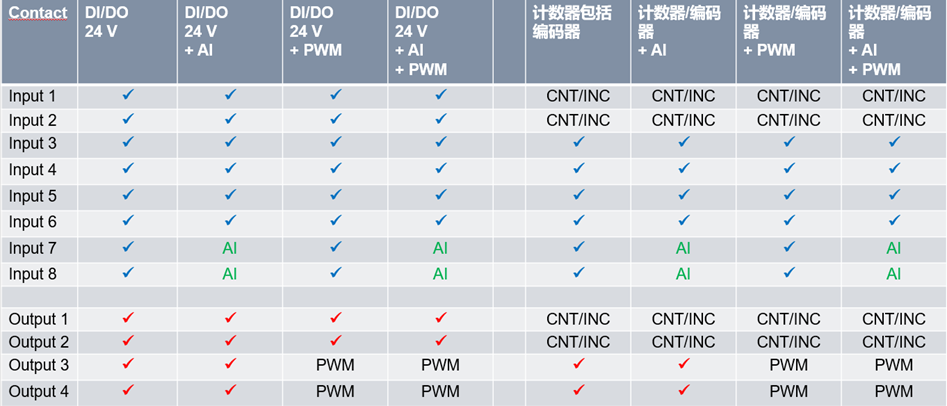

多功能IO可以有以下几种信号组合：



2023.11.24 俞文升 供稿
