5. CX7000系列控制器的多功能IO使用

5.4. CX7000多能能IO的PWM信号模式使用方法

基本配置步骤可参考5.2节。

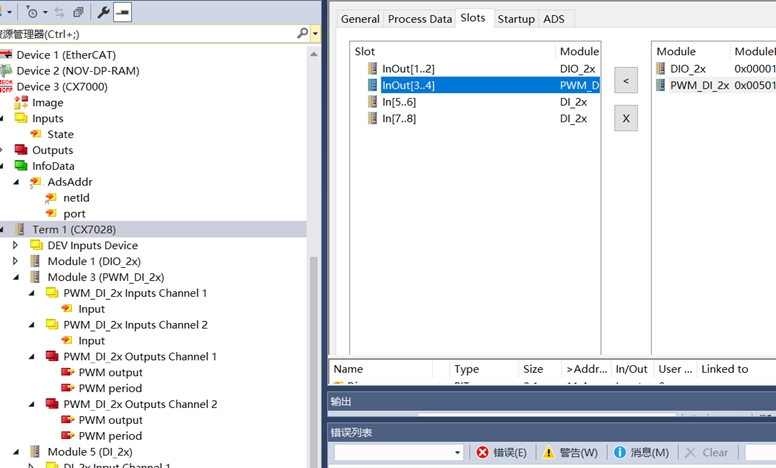

选中InOut[1..2],配置PWM模式，可以设置输出的PWM占空比 (0... 100 %) and PWM 频率(15 Hz... 100 kHz)。

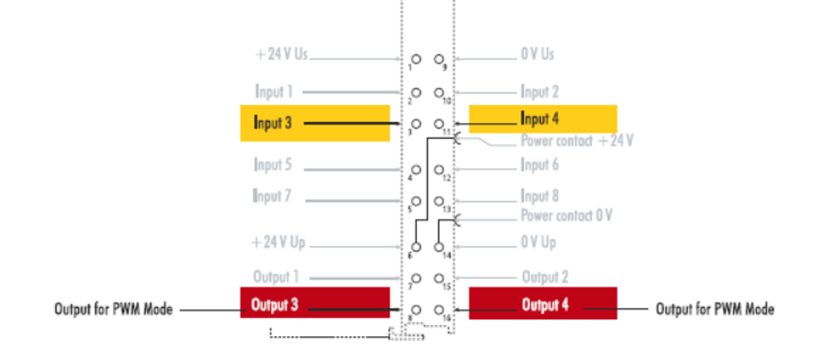

接线如下：

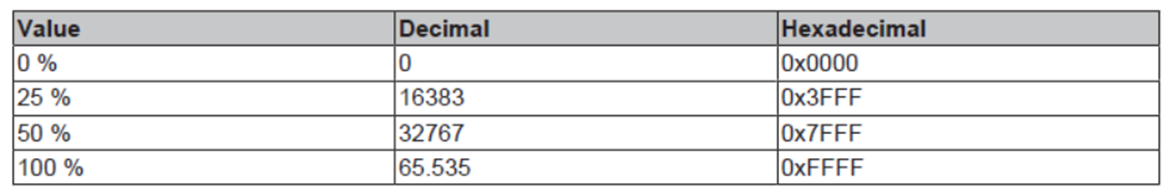

设置PWM占空比（PWM output）：

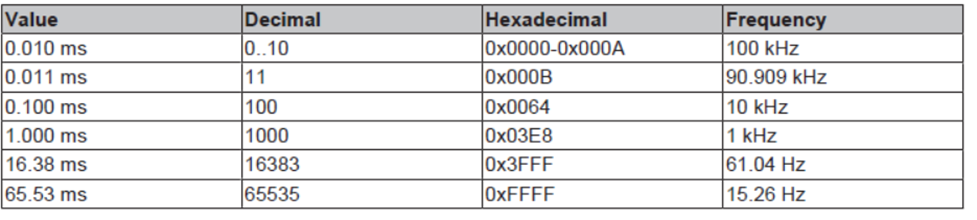

设置PWM输出频率（PWM period）：

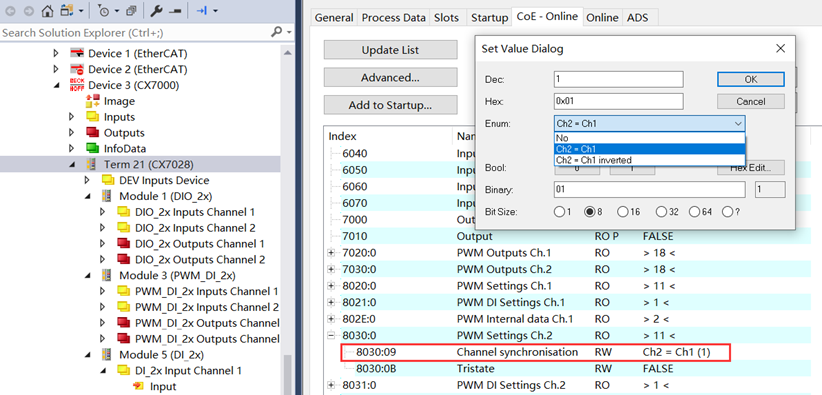

还可以设置通道同步，通过CoE-Online 8030:09进行设置，可以设置如下：

1、  Ch2=Ch1，那第二通道的PWM输出与第一通道一致；

2、  Ch2= Ch1 inverted，那第二通道的PWM输出信号和第一通道正好相反。



2023.11.24 俞文升 供稿
