3. 带扩展诊断功能的数字量输出模块选型指南

带扩展诊断功能的数字量输出模块

——具备通道过载&开路诊断，模块自身诊断，通道输出安全状态设置等功能

当EtherCAT总线出现问题后，输出模块还能正常工作，保证安全的状态吗？

输出信号都已经设定，实际输出负载正确工作了吗？…..

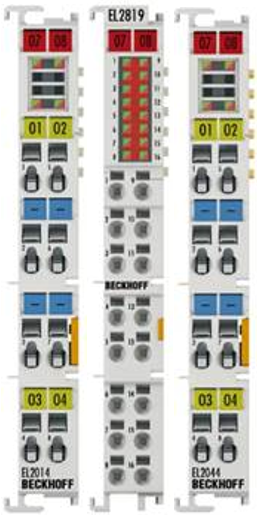

针对这些问题，Beckhoff公司近年来推出了带自诊断功能的输出模块，本文推荐EL2014、EL2819和EL2044模块。这些数字输出端子模块将来自自动化设备的二进制 24 V 直流控制信号连接到过程级执行器上，并进行电气隔离。模块的通道信号状态由 LED 指示。集成诊断功能可在控制器中进行评估，并通过 LED 指示。诊断功能简化了应用维护工作。电源触点通过电缆连接。输出的参考地是 0 V 直流电源触点。输出端与现场总线端电气隔离。

包含如下特殊功能：

  • 可连接不同类型的负载（欧姆负载、电感负载、灯负载）


  • 防短路输出和极性反接保护

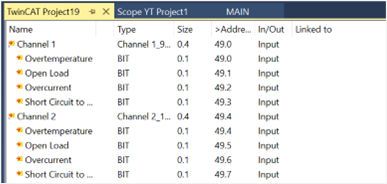

  • 集成诊断选件，包括

    • 每通道短路检测

    • 每通道断线检测

    • 每通道过电流检测

    • 过温检测

    • 电压损失和欠压检测


  • 总线错误（安全状态）时的输出行为可参数设置

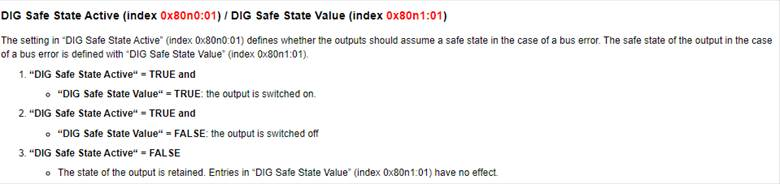

    • 输出安全状态功能设定如下：

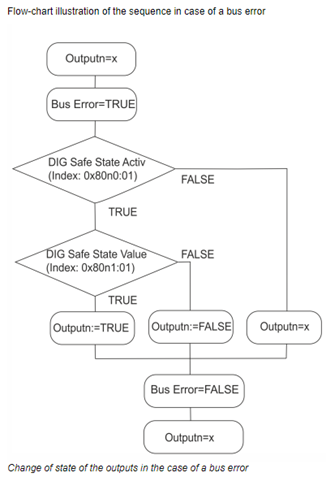

  • 总线出错时的输出安全状态顺序流程图：


BECKHOFF带诊断功能输出模块概述：

产品

描述

输出电流

短路电流

通道过载

诊断功能

通道开路

诊断功能

Device

诊断功能

输出安全状态设定

诊断     | 常规：过载/开路

EL2032

2通道24V，2A数字量输出，集成诊断功能

2 A

< 70 A

yes

yes, (输出电流 < 1 A)

no

no

EL2034

4通道24V，2A数字量输出，集成诊断功能

2 A

< 70 A

yes

​yes, (输出电流 < 1 A)

no

no

通道诊断 | 更精确的阈值：过载

EL2068

8通道24V，0.5A数字量输出，集成诊断功能

0,5 A

< 1.5 A

yes

no

no

yes

EL2869

16通道24V，0.5A数字量输出，集成诊断功能

0,5 A

< 1.5 A ​

yes

​no

no

yes

EL2838

8通道24V，2A数字量输出，集成诊断功能

2 A (∑ 10 A)

< 12 A

yes

no

no

no

扩展诊断 | 扩展：过载、开路、设备诊断、安全状态

EL2014

4通道24V，0.5A数字量输出，集成扩展诊断功能

0,5 A

< 1 A

yes

yes, (输出电流 < 0.2 mA)

温度过高,
欠压: <17 V,
电压缺失: <14 V

yes

EL2819

16通道24V，0.5A数字量输出，集成扩展诊断功能

0,5 A

< 1 A

yes

​yes, (输出电流 < 0.2 mA)

温度过高,
欠压: < 17 V,
电压缺失: <14 V

yes

EL2044

4通道24V，2A数字量输出，集成扩展诊断功能

2 A

< 4 A

yes

yes, (输出电流 < 0.8 mA)

温度过高,
欠压: < 17 V,
电压缺失: <14 V

yes
