36. EL3632振动加速度计算



EL3632测量模块，激励电流有2/4/8 mA可供选择，当传感器电缆比较长时选择8mA的激励电流。

频谱图中纵坐标的单位：这个单位和传感器的参数有关。

比如传感器灵敏度S是100mV/g，在频谱图中如果幅值最大值YA是3000（EL3632的最大值32767对应5V），则这个3000对应的加速度a为：

a=YA*5V/(32768*S)
    =3000*5/(32768*0.1)
    =4.58g

g 取9.81m/s²，则

a=4.58*9.81=44.93m/s²

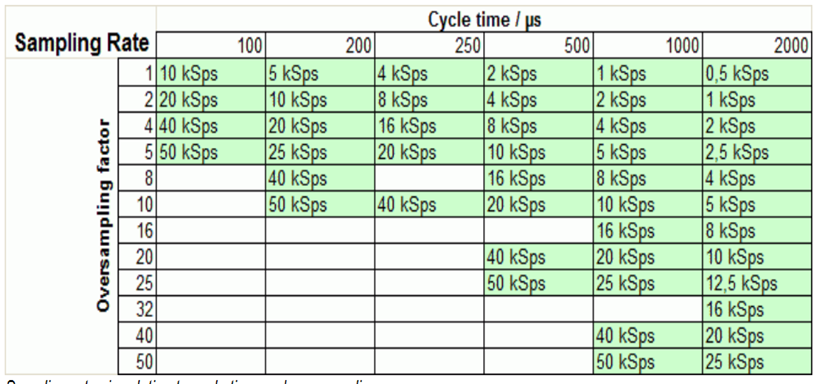

此外，测量的最大频率和PLC的任务周期及超采样次数有关，如下图所示：



2025.12.1 杨靖华 供稿
