1. TwinCAT 3 Login及Online界面常见问答

1.2. TwinCAT3 Login登录之后Online无法显示在线监控窗口。变量区可以正常监控，程序区域不显示变量当前数值。

问题一、

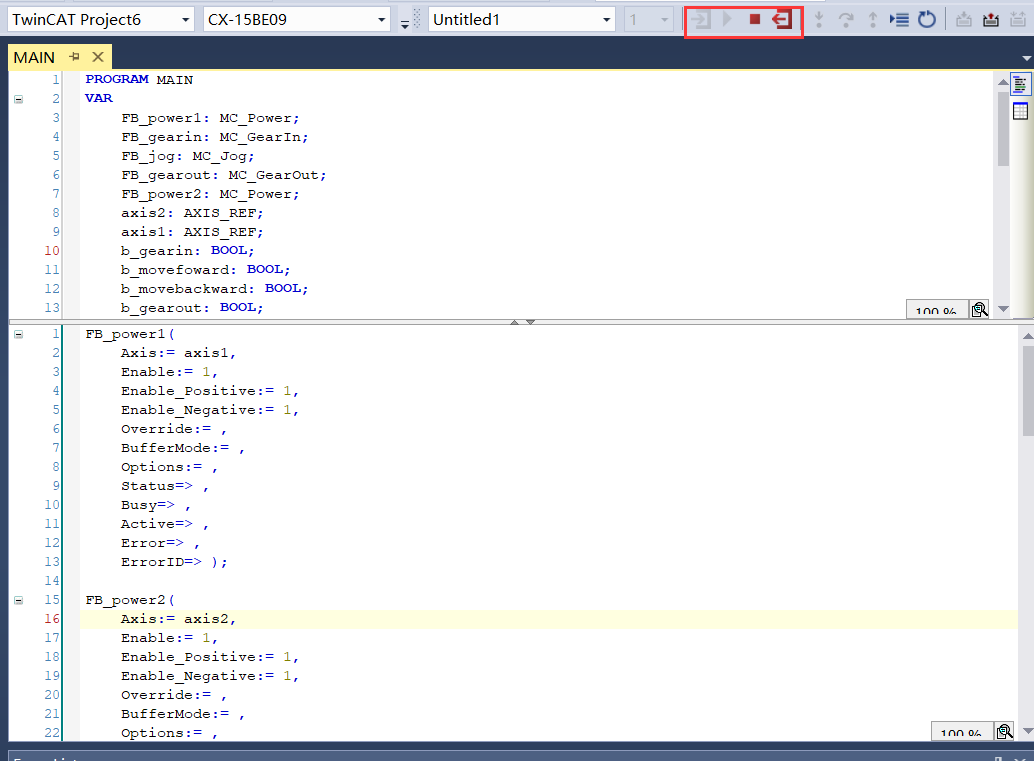

如果程序login但是变量区和程序区都没有显示变量的在线数值，可能是未将主逻辑（MAIN/PRG）添加进Task中。可以看到虽然是登录的状态但是没有变量监视窗口。


解决措施：将当前运行的MAIN/PRG添加进PlcTask内即可。

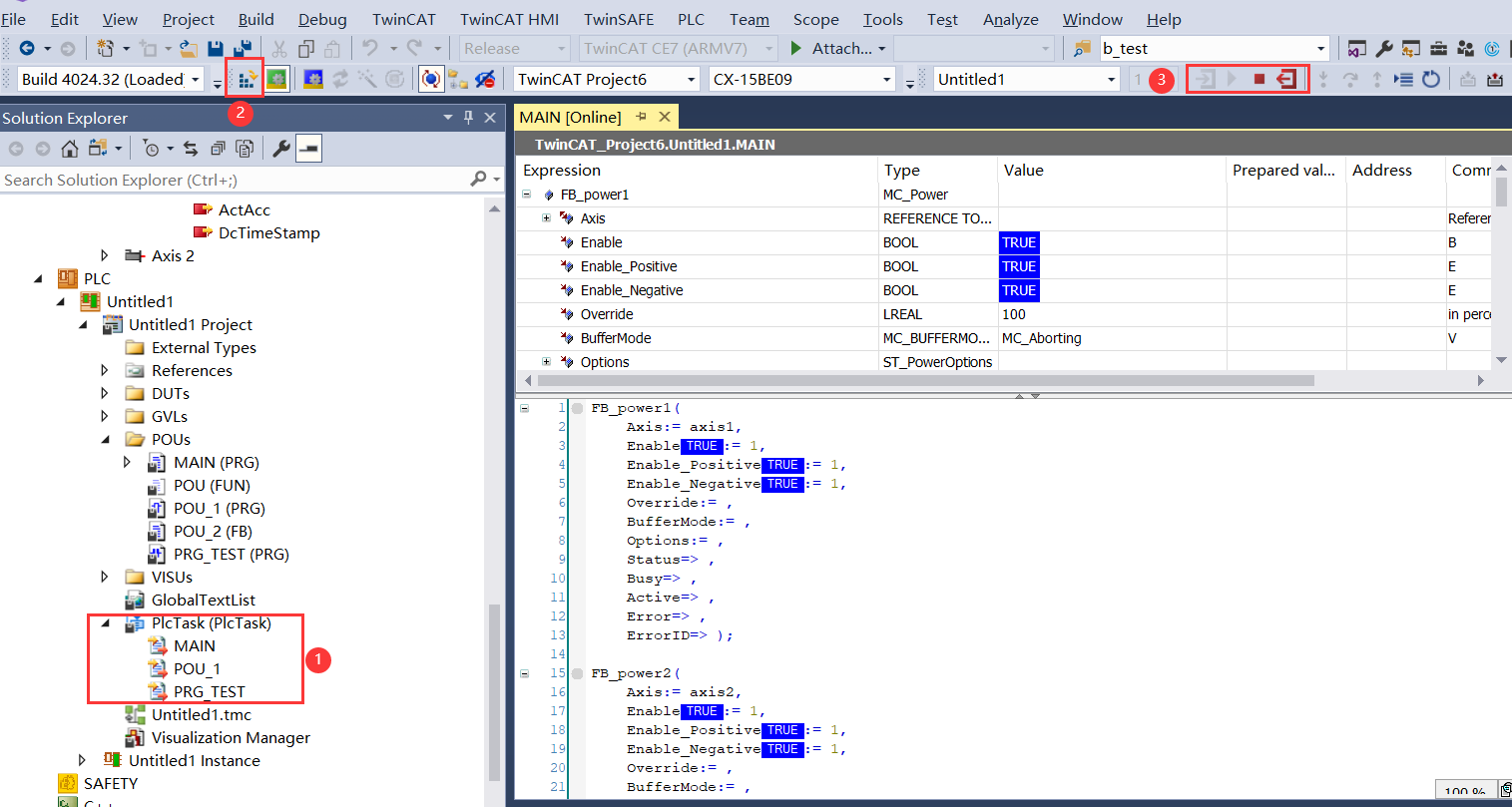

1.找到当前PLC项目的PlcTask，鼠标右击选择添加现有的项目。


2.在弹出的输入助手窗口内，选择所需要的Main/PRG添加。

3.添加完之后需要重新激活一下项目，之后就能正常显示了。

问题二、

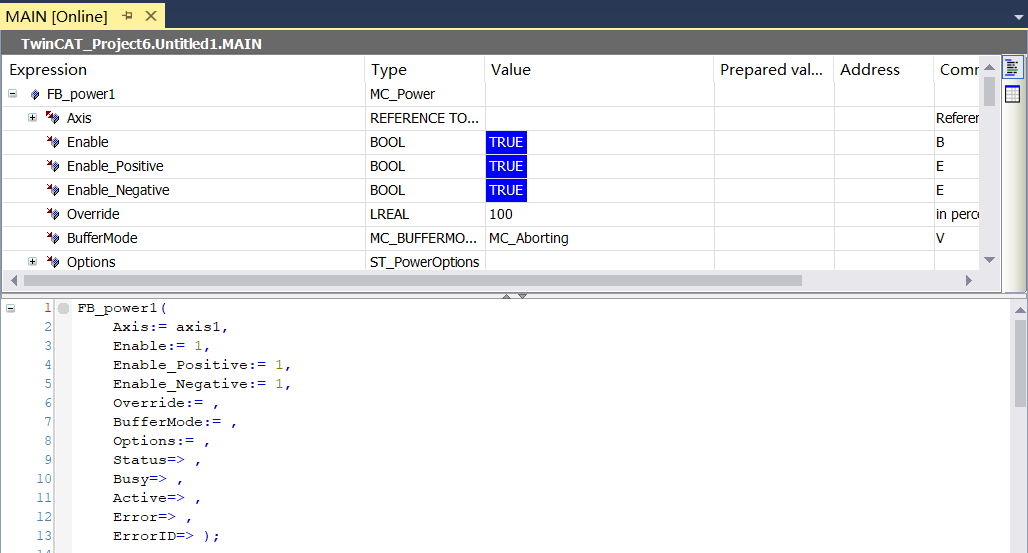

现象如下图所示，可以看到变量区有正常显示，但是程序区没有实际状态和数值。


解决方案：通常是由于TwinCAT 3的设置没有勾选Enable Online，勾选上即可。

1.在TwinCAT 3软件上方的菜单栏内找到Tools，鼠标单击后选择Options。

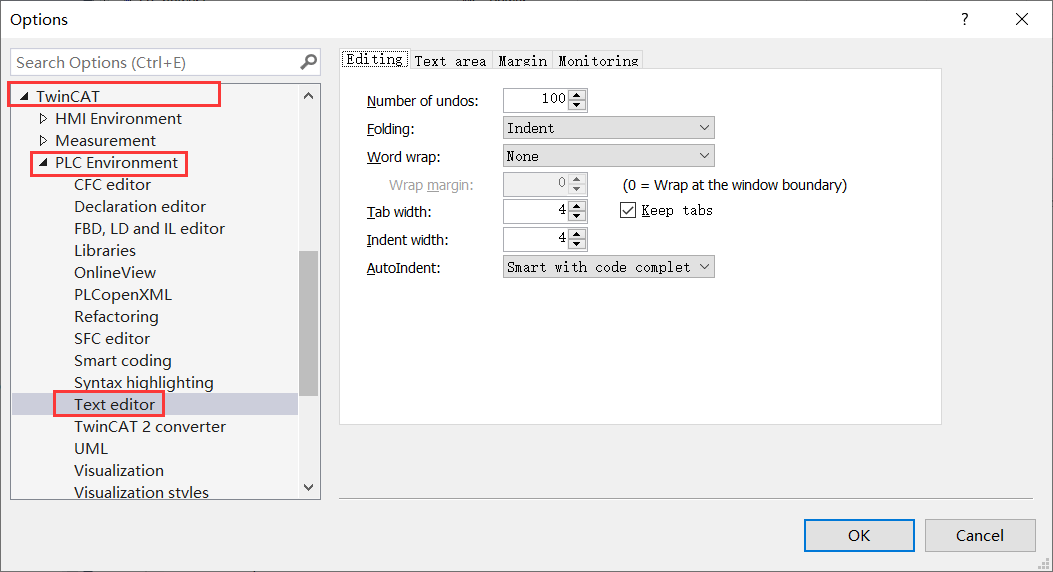

2.在新弹出的窗口的左侧那栏，向下滑动，找到TwinCAT>PLC Environment>Text Editor，依次展开。

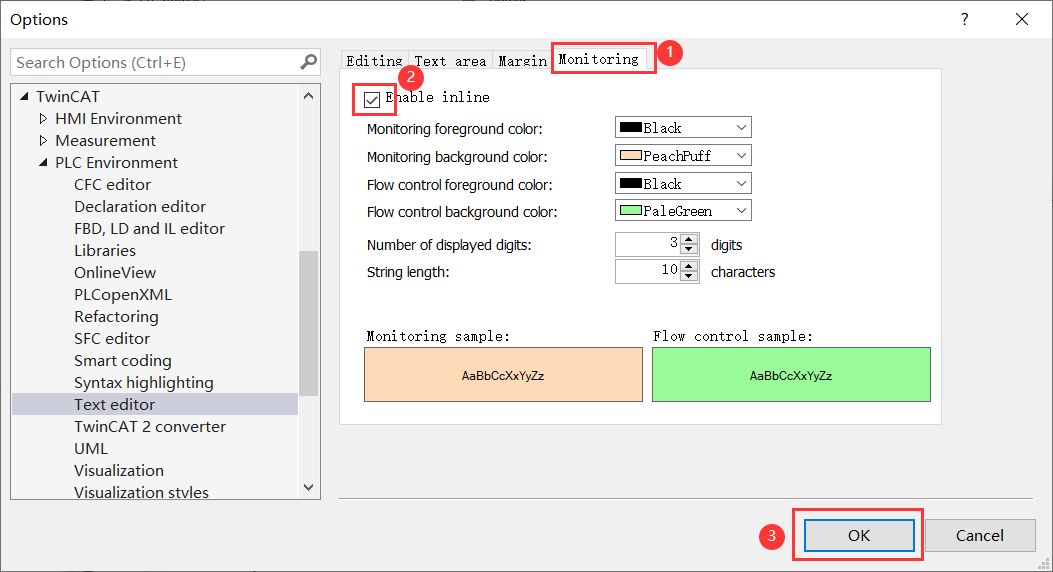

3.点击Text Editor后，在右侧界面选择Monitoring选项卡，然后勾选第一行的Enable Inline，点击OK即可。

4.开启完成后就可以正常显示了。


2023.6.9 汪继彬 编辑
